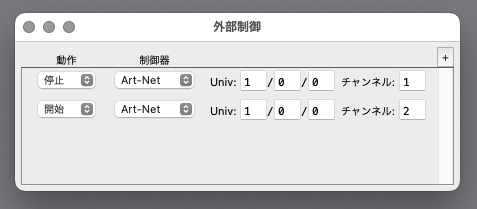

外部制御

• 停止
  再生中のシーケンスおよびシーンの進行を停止します（一時停止、ポーズ）。
  （フェード動作は継続します）


• 開始
  上記で「停止」されたシーケンスおよびシーンの進行を再開します（一時停止解除、ポーズ解除）。



• （なし）
  外部制御による操作を行いません。


• Art-Net、sACN
  Art-Net あるいは sACN 経由の DMX 信号によって操作を行います。

  チャンネル値が低い値から「128」（50%）を越えると、対応する動作が実行されます。
  そのチャンネルで再度実行するには、いったんチャンネル値を「100」（39%）より小さく下げる必要があります（ヒステリシス）。



  sACN のユニバースは、ここでは 1〜32768 の範囲で指定できます。 本来の sACN 自体は、1〜63999 の範囲です。



• DMX
  弊社製 DoctorMX インターフェースボックス経由の DMX 信号によって操作を行います。
  DoctorMX は USB で接続します。
  設定および動作は上記「Art-Net」と同様です。


• 接点
  ラックマウント版、および後期の DIAheart では、本体に接点入力があります。
  それぞれ「開放」から「GND に短絡」することで、操作実行となります。
  「番号」に該当する接点入力で、実行します。



  接点入力は「非絶縁」です。 他の機器から制御する場合は、必要に応じてリレーなどを使用して、電気的に絶縁するようにしてください。

  D-sub 9ピン　オス 本体外側から見て



• 符号化接点
  接点入力を２進数で符号化します。
  接点入力「1」が最下位ビット、「8」が最上位ビットになります。
  各接点入力の開放がビット値「0」、短絡がビット値「1」に対応します。
  符号化値が変化すると、操作実行となります。
  （符号化値「０」（すべての接点入力短絡なし）は設定されません）
  ８本の接点をすべて使用すると、符号化値は 1 〜 255 あります。
  「番号」に該当する符号化値で、操作します。
  接点入力設定により、動作を改善できる場合があります。
