リモレール 汎用キット RR000

RR000 は、汎用のリモレールで、ユーザー様ご自身で付属部品を取り付けていただくキット形態の製品です。
ユーザー様にはハンダ付け用具および技術、電子工作の経験、工具類が必要です。
単2電池車両用 RR200 相当の部品が付属します。
付属の部品を使用しなくても、ユーザー様の工夫でより広範囲に応用できます。

弊社では製品の出荷前に動作確認を行っています。
ユーザー様による加工後の交換には応じかねます。
あらかじめご了承下さい。
加工前に、ユーザー様ご自身で動作確認なさることをお勧めします。


製品構成

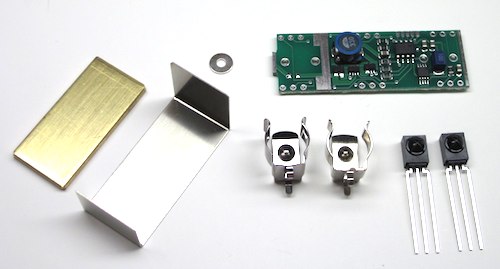

リモレール基板(電子部品実装済み)1個
赤外線センサ2個
電池クリップ2個
正極金具1個
負極金具(単2電池用)1個
おもり1個
(電池は付属しませんので、別途ご用意ください)

総重量(電池装着時):約 30g
(単2電池は約 66g です)




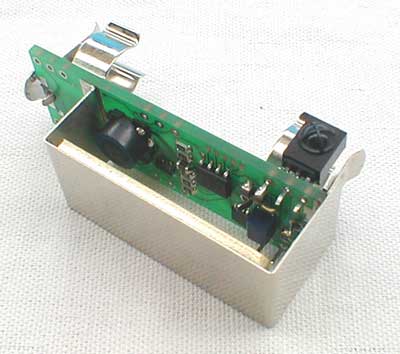

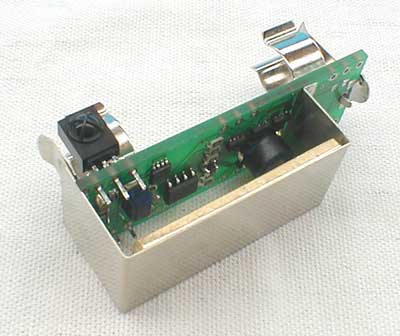

赤外線センサの取り付け方向は決まっています。
上から挿入した場合に、受光部が外側を向くようにする必要があります。

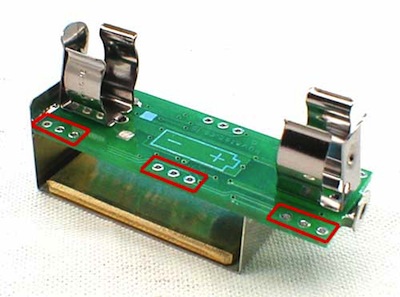

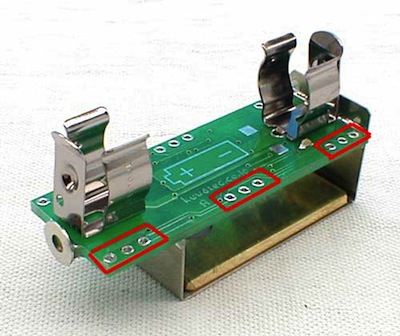

赤外線センサの取り付け位置は左右各3カ所、計6カ所あります(下図の赤で囲んだ部分)。
いずれか2カ所まで取り付けることができます。
足を長くする場合、他の金属部分と接触しないよう注意して下さい。



赤外線センサ取り扱い上の注意
  • 赤外線センサの静電破壊を避けるため、人体、はんだゴテ等を接地した状態で取り扱ってください。
  • 外形樹脂は導電性熱可塑性樹脂を使用しておりますので、他の金属部分と接触しないよう注意してください。
  • はんだ付けを行う場合、こて先温度320℃以下3秒以内、はんだごては45W以下のものを使用し、直接リードに応力を加えないようはんだ付けを行って下さい。
  • はんだ付けの際にこて先が外形樹脂にあたらないよう注意してください。


応用上の注意
付属の部品を使用せず、ユーザー様ご自身で工夫なさる場合、以下の点にご注意下さい。

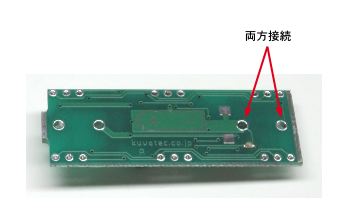

  • 電池の負極(マイナス)側の電池クリップを取り付ける2つの穴は、両方とも接続する必要があります。

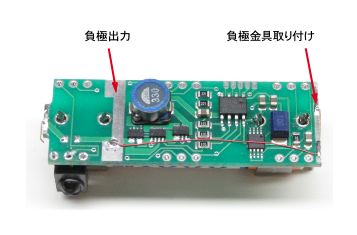

  • 負極金具取り付け部分は、基板上では通電していません。
    必要に応じて負極出力と接続して下さい。



    応用例

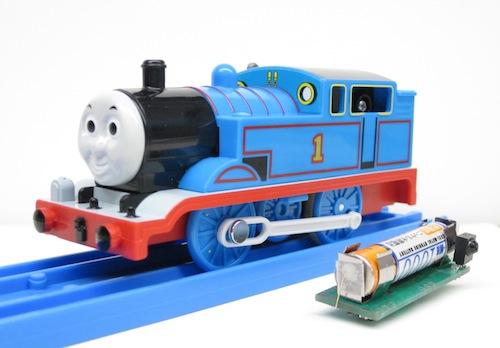

    きかんしゃトーマス製作例
