LED ディマー

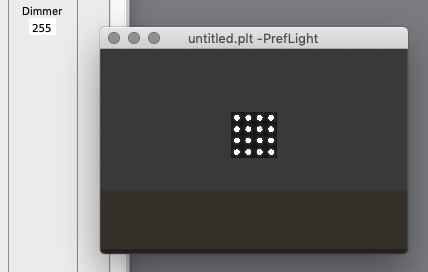

縦／横に等間隔で LED 発光点を配した LED マトリクスを表現します。
全点同一色で、全点の明るさを１つの DMX チャンネルだけで制御します。

「電力」は一発光点あたりの定格消費電力［W］です。
LED 光源を想定しています。
「横点数」「縦点数」は、発光点の数です。
「間隔」は、発光点の間隔です。
「径」は、発光点の開口直径です。

設置位置は前面中心に対応します。
設置の「方位角」を「180」にして、手前に向くようにして下さい。

表示調整の簡略光線、簡略拡散光を使用して、動作速度を改善できます。
発光点を正面から見る状態では表示全体が明るくなります（まぶしさ）。
必要に応じて表示調整の拡散光を下げたり、視点位置を変えて下さい。
