シリアル
シリアルポート経由で外部機器を制御します。
また特別なポートとして、
OSC(Open Sound Control)メッセージ
を送信したり、コンピュータの
スクリプトファイルを実行
することもできます。
この機能は便宜的に「流れ図」内に置かれますが、DMX 信号には何ら影響しません。

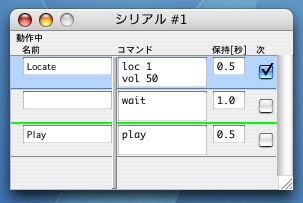

各シーンには「名前」、「コマンド」、「保持」、「次」を設定できます。
「名前」は任意ですが、
キューシート
から動作させる場合はシーンを区別するのに使用されます。
「コマンド」は制御する外部機器の仕様に合わせて記述します。
ひとつのシーン内に複数行のコマンド文字列を設定できます。
「保持」は1行送信したあとに何も送信しない時間です。
制御する機器およびコマンドによっては必要な場合があります。
(
スクリプトファイルの実行
には必要ありませんが、同様に機能しますのでタイミング調整に利用できます。)
「次」がオンになっていると、次(1つ下)のシーンも自動的に送信します。
(上手の例ではシーン「Locate」を実行すると2つのシーンのコマンドを順次送信します)
送信中および保持中のシーンを緑色の線で表示します。
シーンリスト
シーンの一覧です。
各シーンの余白をクリックするとコマンド送信を開始します。
また各シーンの余白をクリックしてシーンデータをドラッグ&ドロップできます。
[Ctrl]キー(Windows)/[option]キー(Mac)を押しながらドロップするとシーンデータを複製して追加します(移動ではなく)。
[Shift]キーを押しながらドロップすると「コマンド」と「保持」を書き換えます(「名前」、「次」は変わりません)。
ポートの状態
「シリアル」メニューボタンの右側には出力ポートおよびシリアルポートの状態(エラー)を表示します。
動作中
出力ポートは正常に動作開始しました。
(ただし、動作中にエラーになった場合は感知しません(USB コネクタが外れるなど))
ポートが設定されていません。
出力ポートがシリアルポートと対応付けされていません。
通信速度が使用できません。
シリアルポートが通信速度に対応していません。
シリアルポートがありません。
シリアルポートが使用できません。
シリアルポートが他で使用されています。
シリアルポートがほかの「シリアル」機能あるいは他のアプリケーションによってすでに使用されています。
シリアルポートを使用できません
何らかの理由でシリアルポートが使用できません。
シーンを読み込み/保存(ファイルメニュー)
シーンファイルを読み込み/保存します。
シーンファイルには出力先のポートと行末コード設定も保存されます。
シーンの編集
「編集」メニューを使用します。
シーンを作成(編集メニュー)
シーンを新たに追加します。

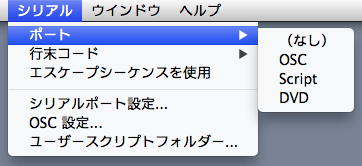

シリアル メニュー
ポート
出力先のポートを指定します(後述)。
「OSC」を指定すると、
OSC(Open Sound Control)メッセージ
を送信するようになります。
「Script」を指定すると、コンピュータの
スクリプトファイルを実行
するようになります。
行末コード
各行の最後に送信する文字コード(改行コード)を設定します。
制御する機器に合わせます。
エスケープシーケンスを使用
これが選択されていると、コマンド文字列内の「エスケープシーケンス」を認識して変換します。
通常の文字では指定できないバイト値(0x00 など)を設定できます。
ここでの「エスケープシーケンス」は、半角記号の
バックスラッシュ(\)(Mac OS X 版)
¥記号(¥)(日本語 Windows 版)
で始まる文字列です。
<書式>
\x
hh
(日本語 Windows 版は「¥x
hh
」)
16進数の指定
「hh」は、2桁までの 16 進数です(0 〜 9、a 〜 f、A 〜 F)。
3桁以降は通常の文字になります。
16進数以外の文字が現れるとそこで打ち切ります。
<例>
「\x00」は「0x00」
「\x1f」は「0x1f」
「\x1fa」は「0x1f」と「a」(2バイト)
「\x3m」は「0x03」と「m」(2バイト)
「\xm」は「0x00」と「m」(2バイト)
「\」(日本語 Windows 版は「¥」)の次の文字が「x」以外の場合は、その文字自体となります。
<例>
「\X」は「X」
「\\」は「\」
<注意>
エスケープシーケンスは、シリアルポート出力でのみ認識します。
(「OSC」および「Script」ポートでは認識しません)
スペース記号なども本来の文字として使用されるので、見やすさのための区切りに使用することはできません。
<例>
「\x00 \x00」は「0x00、0x20、0x00」(3バイト)
「\x00\x00」は「0x00、0x00」(2バイト)
シリアルポート設定...
出力先のポートと、コンピュータのシリアルポートの対応を設定します。
この設定はすべての「シリアル」機能に共通です。
OSC 設定...
OSC メッセージ
の送信先を指定します。
(同じコンピューター内宛の送信のみ可能です)
この設定は個々の「シリアル」機能ごとに独立しています。
(シーンファイルには保存されませんが、
キューシート
のスナップショットに保存されます)
ユーザスクリプトフォルダ...
ユーザが作成した
スクリプト
ファイルのフォルダを指定します。
この設定はすべての「シリアル」機能に共通です。

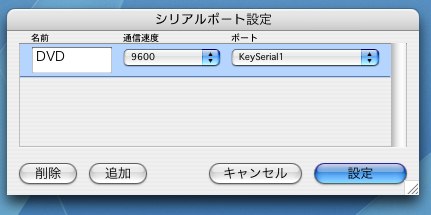

シリアルポート設定
各ポート設定には「名前」、「通信速度」、「(シリアル)ポート」を指定できます。
「名前」は任意ですが、制御対象の機器を表す簡単な名前が良いでしょう。
各「シリアル」機能の出力先はこの「名前」で指定することになります。
「通信速度」は制御する機器の仕様に合わせます。
「ポート」は実際に使用するコンピュータのシリアルポートを指定します。
なおシリアルポートは
8ビットデータ
2ストップビット
パリティなし
フロー制御なし
に設定されます。
取り消し/再実行(編集メニュー)
変更操作を取り消し/再実行できます。
コマンド文字列の量にもよりますが、おおむね 100 回程度取り消しできます。
