電圧出力

DIA core から制御電圧を出力することができます。
これは「DMX レコードファイル」を再生して特定の DMX チャンネルによって制御できます。
電圧出力をどのように使用するかは、「設定ファイル」に記述する必要があります。

いずれかの電圧出力を使用する場合は、「電圧入力」と同様に、「アナログ回路電源入力(AVcc)」と「参照電圧入力(Vref)」に適切な電圧を印可する必要があります。
簡単には、DIA core の電源(+5V)をこれらに直結します。

DIA core の電圧出力の接続先の入力インピーダンスは 2MΩ 程度以上にして下さい。
通常はオペアンプの正入力に、2MΩ 程度の入力抵抗を接続して、そこへ入力して下さい。

コネクタピン番号H8/3069端子機能
CN110AVccアナログ回路電源入力(0 〜 5V)
CN111Vref参照電圧入力(0V 以上、アナログ回路電源電圧)
CN118DA0電圧出力0(0V 以上、参照電圧以下)
CN119DA1電圧出力1(0V 以上、参照電圧以下)

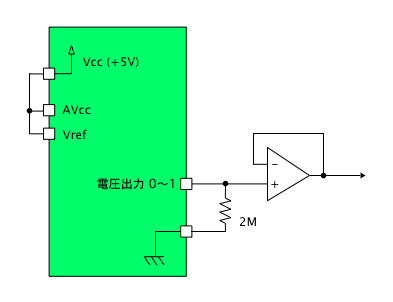

参考回路
