電圧入力
DIA core へ制御電圧を入力することで、「アッテネータ」機能や特定の DMX チャンネル出力を制御できます。
電圧入力をどのように使用するかは、「設定ファイル」に記述する必要があります。
いずれかの電圧入力を使用する場合は、「アナログ回路電源入力（AVcc）」と「参照電圧入力（Vref）」に適切な電圧を印可する必要があります。
簡単には、DIA core の電源（+5V）をこれらに直結し、これと同じ電源で動作する周辺アナログ回路（ボリュームやオペアンプなど）からの電圧を「電圧入力0〜3（AN0〜3）」に接続します。
電圧入力の信号源インピーダンスは 5kΩ 程度以下になるようにして下さい。
（例：ボリュームを直結する場合は 5kΩ 以下のものを使用して下さい）
| コネクタ | ピン番号 | H8/3069端子 | 機能
|
|---|
| CN1 | 10 | AVcc | アナログ回路電源入力（0 〜 5V）
|
| CN1 | 11 | Vref | 参照電圧入力（0V 以上、アナログ回路電源電圧）
|
| CN1 | 12 | AN0 | 電圧入力0（0V 以上、参照電圧以下）
|
| CN1 | 13 | AN1 | 電圧入力1（0V 以上、参照電圧以下）
|
| CN1 | 14 | AN2 | 電圧入力2（0V 以上、参照電圧以下）
|
| CN1 | 15 | AN3 | 電圧入力3（0V 以上、参照電圧以下）
|

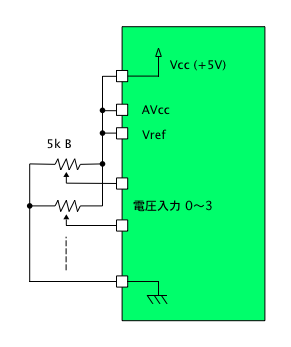

参考回路
