DMX 照明演出の記録と再生
ここでは応用例として「DMX 照明演出の記録と再生」の手順を挙げます。

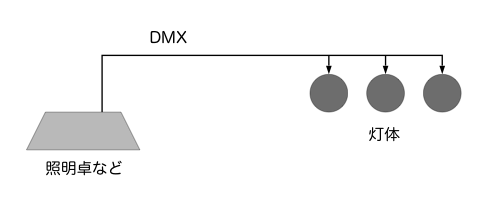

- 演出の作成
照明卓等を使用して、演出を作成します。

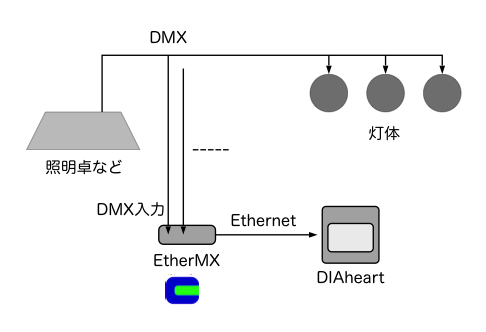

- 演出の記録
照明卓等からの DMX 出力を、DIAheart に記録します。
DMX/Art-Net 変換装置(ノード)を使用して Ethernet 経由で DIAheart に入力します。
(弊社製 EtherMX など)
パラボックス等で分岐接続すれば、演出を確認しながら同時に記録できます。

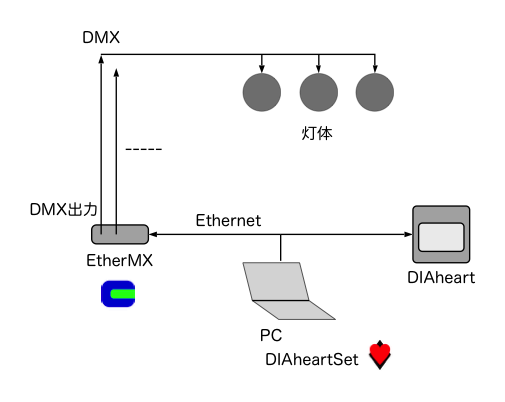

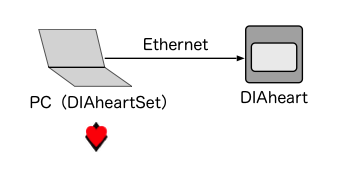

- 再生設定の編集
DIAheart の液晶タッチパネルの表示内容(ボタン名など)、および記録した DMX データの割り当てを行います。

記録した DMX データを確認再生しながら編集(始点、終点調節など)する場合は、DMX/Art-Net 変換を DMX 出力に切り替えます。

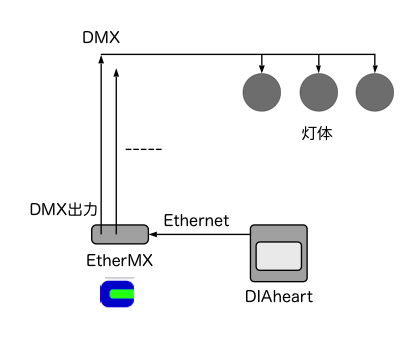

- 再生
再生時は、DIAheart 単体で DMX 照明演出の選択/実行ができます。
