タイムコード入力

DIA core は SMPTE タイムコードを読み込んで、それに合わせて「DMX レコードファイル」を再生することができます。
DIA core への入力はロジックレベルですので、外部回路で音声（アナログ）タイムコード信号をデジタル信号に変換する必要があります。

コネクタピン番号H8/3069端子機能
CN24P95タイムコード入力

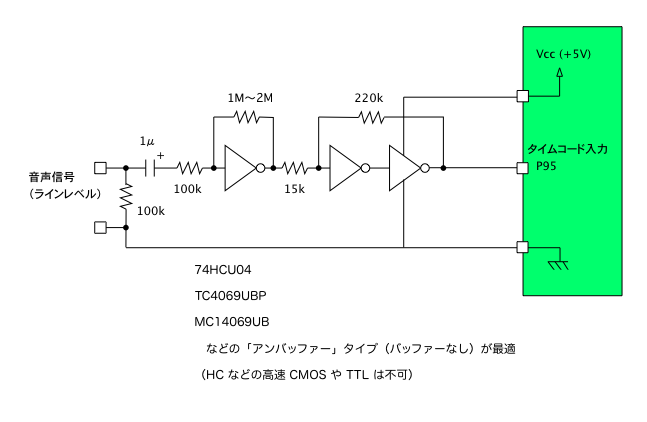

参考回路
この回路は、デジタル IC（標準ロジック IC）をアナログ的に使用した簡易回路です。
DIA core と同じ 5V 単電源で動作します。
低速な CMOS IC だけを使用できます。
（高速 CMOS や TTL では、増幅率も大きく不安定になり、使用できません）
「アンバッファー」タイプ（バッファーなし）が最適です。

＜例＞
バイパスコンデンサを電源端子付近に適宜付加して下さい。

より幅広い入力ゲインを持たせるには、オペアンプを使用するなどして工夫して下さい。
