ボタンのみ モード
最大 33 個のボタン入力を使用できます。
ボタン番号は 0 〜 32 となります。
「ボタンのみ モード」で使用するには、「設定ファイル」の［buttons］パラメータに［ 17 ］以上を指定します。
ボタン入力は、押されたときに 0V になるように接続します（アクティブロー）。
ボタン入力（プルアップ抵抗不要）
| コネクタ | ピン番号 | H8/3069端子 | 機能
|
|---|
| CN2 | 29 | P20 | ボタン0
|
| CN2 | 30 | P21 | ボタン1
|
| CN2 | 31 | P22 | ボタン2
|
| CN2 | 32 | P23 | ボタン3
|
| CN2 | 33 | P24 | ボタン4
|
| CN2 | 34 | P25 | ボタン5
|
| CN2 | 35 | P26 | ボタン6
|
| CN2 | 36 | P27 | ボタン7
|
| CN2 | 5 | P40 | ボタン8
|
| CN2 | 6 | P41 | ボタン9
|
| CN2 | 7 | P42 | ボタン10
|
| CN2 | 8 | P43 | ボタン11
|
| CN2 | 9 | P44 | ボタン12
|
| CN2 | 10 | P45 | ボタン13
|
| CN2 | 11 | P46 | ボタン14
|
| CN2 | 12 | P47 | ボタン15
|
| CN2 | 37 | P50 | ボタン16
|
| CN2 | 38 | P51 | ボタン17
|
| CN2 | 39 | P52 | ボタン18
|
| CN2 | 40 | P53 | ボタン19
|
参考回路
ボタン入力（要プルアップ抵抗）
| コネクタ | ピン番号 | H8/3069端子 | 機能
|
|---|
| CN1 | 25 | PA0 | ボタン20
|
| CN1 | 26 | PA1 | ボタン21
|
| CN1 | 27 | PA2 | ボタン22
|
| CN1 | 28 | PA3 | ボタン23
|
| CN1 | 29 | PA4 | ボタン24
|
| CN1 | 31 | PA6 | ボタン25
|
| CN1 | 32 | PA7 | ボタン26
|
| CN1 | 33 | PB0 | ボタン27
|
| CN1 | 34 | PB1 | ボタン28
|
| CN1 | 35 | PB2 | ボタン39
|
| CN1 | 36 | PB3 | ボタン30
|
| CN1 | 37 | PB4 | ボタン31
|
| CN1 | 38 | PB5 | ボタン32
|
（注：CN1／ピン30（PA5）は DIA core 自身で使用しているため、使用できません）

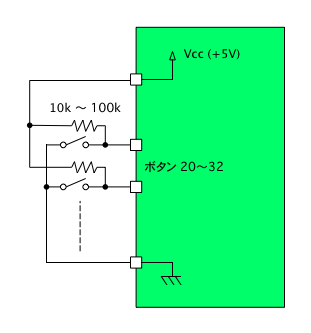

参考回路
