目次
ウインドウメニュー

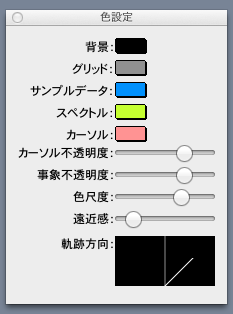

色設定
いくつかの表示色を変更できます。
色尺度
スペクトルの軌跡表示時に、色と振幅の対応を調節します。
これを小さくすると、振幅の小さい部分に色の変化が集まります。
振幅の違いを強調したい部分に合わせると、識別しやすくなります。
遠近感
スペクトルの軌跡表示時に、遠近感を調節します。
軌跡方向
スペクトル表示の軌跡の方向を変更できます。
事象文字列
サンプルデータの
記録中
に、事象(event)を示す文字列を挿入します。
挿入される文字列は、
サンプルデータファイル
内に記録されます。
記録された文字列は、スペクトルの
軌跡表示
内に表示されます。
また、「
スペクトルを保存
」によって、スペクトルの計算結果とともに保存することもできます。
ここでの設定(文字列、時刻など)は、
フェーダー設定ファイル
に保存されます。
BlueVAS(シリアルポート)または「サンプルサーバー」(TCP)から
サンプルデータを読み取る
場合のみ挿入できます。
事象を追加するには「+」ボタンをクリックして下さい。
事象を削除するには、対象事象を選択状態にしてから「-」ボタンをクリックして下さい。
左端のボタンをクリックすると、右欄に設定された文字列を挿入します。
「時間で記録」を使用すると、
記録
開始からの経過時間(時:分:秒)に応じて、自動的に文字列を挿入します。
(ただし、このウインドウが表示されている場合のみ、挿入します)
事象の時刻を変更すると、順序も自動的に変更されます。
また、順序を入れ替えると、必要に応じて時刻も調整されます。

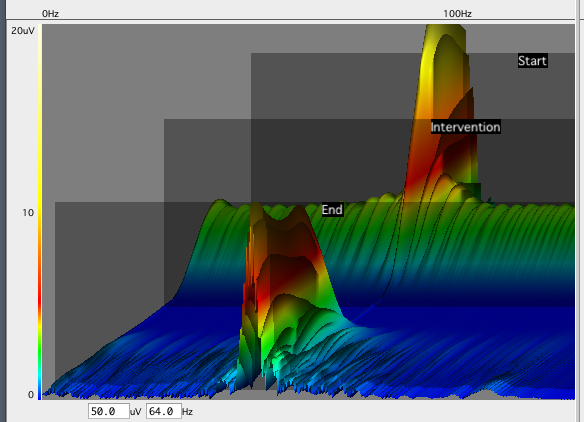

スペクトルの
軌跡表示
内では、表示範囲の半分の高さの面で示します。
(上図の例では 10uV に相当する高さ)
DMX コンソール
DMX 512 チャンネル分の値を設定します。
フェーダー
で制御する以外のチャンネルを設定するのに便利です。
この設定は
フェーダー設定ファイル
ごと(ウインドウごと)に保存されます。
複数のウインドウ(フェーダー設定ファイル)を開いている場合は、手前のウインドウ(アクティブウインドウ)の設定だけが出力されます。

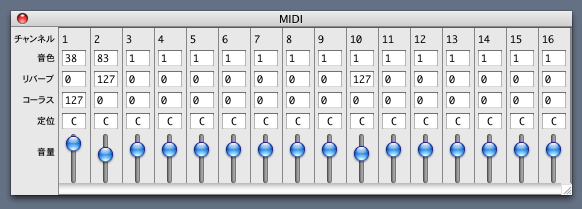

MIDI コンソール
MIDI 16 チャンネル分の設定します。
フェーダー
で制御する以外の設定をするのに便利です。
この設定は
フェーダー設定ファイル
ごと(ウインドウごと)に保存されます。
複数のウインドウ(フェーダー設定ファイル)を開いている場合は、手前のウインドウ(アクティブウインドウ)の設定だけが出力されます。
MIDI 出力を使用
フェーダー
の出力先として MIDI を指定する場合の MIDI 出力ポートを設定します。
MIDI 出力を使用中は、メニュー項目に印が付きます。
(MIDI 出力の使用を終えるには、「キャンセル」ボタンを押して下さい)
他のアプリケーションが当該 MIDI ポートを使用していると、AqFader では使用できません。
