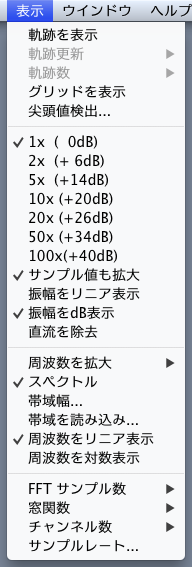

表示メニュー

として表示します。

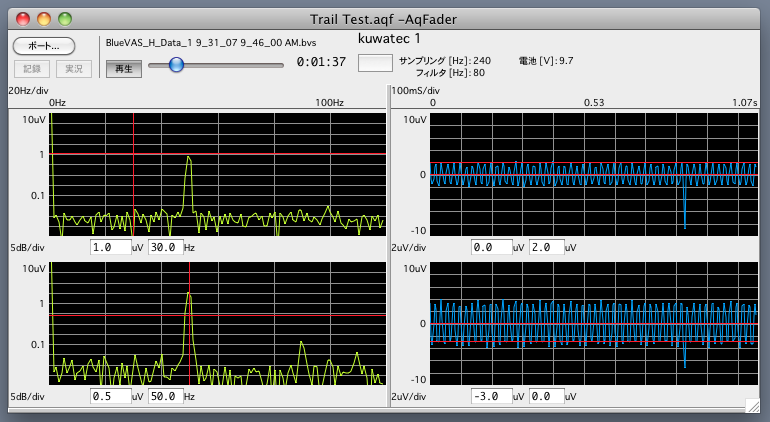

尖頭値検出後、それを超える尖頭値が新たに検出されなければ、「保持時間」の間はその値を表示し続けます。
周波数スペクトルの尖頭値（最大値）を検出する範囲を指定します。
サンプルデータは最大値と最小値を検出します。
尖頭値検出中はメニュー項目に印が付きます。
（尖頭値検出を終えるには、「キャンセル」ボタンを押して下さい）

実際には検出範囲内での「最大値」（および「最小値」）を検出しますので、必ずしも「尖頭値」とは限りません。 例えば、周波数範囲の下限あるいは上限で傾斜の途中でも、検出範囲内で最大値であれば、それを採用します。 後述の「帯域」表示の場合でも、帯域ごとに平均化する前のスペクトルの尖頭値を検出しますので、帯域の最大値とは必ずしも一致しません。

---

振幅の拡大表示
小信号を観察する場合に、振幅を拡大表示すると便利です。

• x1（0dB）
  常に測定可能範囲全体を表示します。
• x2（+6dB）〜 x100（+40dB）
  振幅を拡大して表示します。
  測定可能範囲の一部だけを表示します。
• サンプル値を拡大
  スペクトル表示を拡大するとともに、サンプル値も拡大表示します。
  このチェックを外すと、観測する小信号が大きな交流に重畳している場合に、全体像を確認するのに便利です。

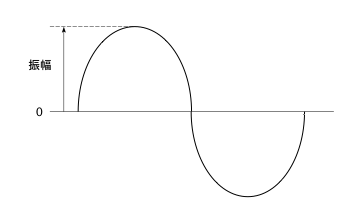

振幅の表示
（この設定は

• 振幅をリニア表示
  振幅値を均等目盛りで表示します。
• 振幅をdB表示
  振幅値を対数変換して表示します（dB＝デシベル）。
  振幅値の 1/10 は -20dB に相当します。

• スペクトル
  FFT による各周波数成分を表示します。

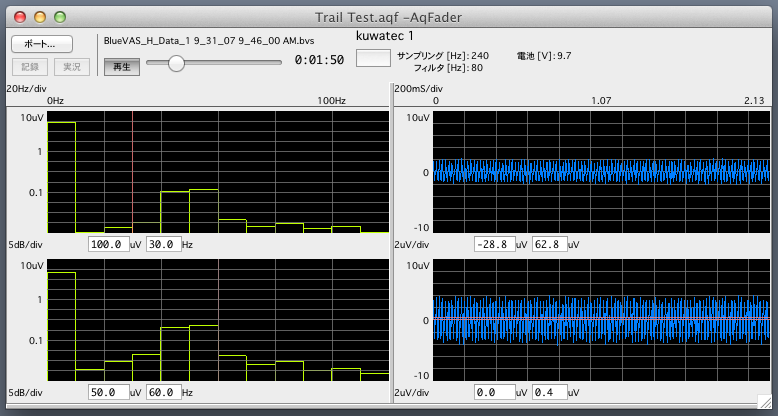

• 帯域幅
  一定幅の周波数帯域ごとにスペクトルを表示します。
  帯域内の周波数成分の振幅値（リニア）の「平均」を表します。


  ある帯域にどの周波数成分を含めるかどうかは、「帯域の下限以上、かつ上限未満」で判断します。 帯域幅が「10 Hz」の場合、 0Hz 以上 10Hz 未満 10Hz 以上 20Hz 未満 20Hz 以上 30Hz 未満 　： のように分割します。 次式のようにサンプルレートが高く、帯域幅が狭いと、空の帯域ができます。 　帯域幅　＜　（サンプルレート／FFTサンプル数）

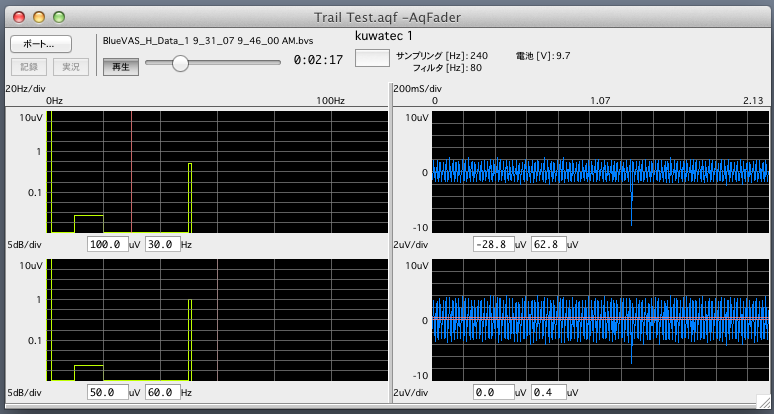

• 帯域を読み込み
  任意個の、任意幅の周波数帯域を指定できます。
  それには、周波数帯域をテキストファイルに記述して、それを読み込みます。

  周波数帯域記述例とその動作



  0 2 10 20 50 51


  １行が一つの帯域になります。
  各帯域の「下限」と「上限」を指定します。
  前記の「帯域幅」と同様、ある帯域にどの周波数成分を含めるかどうかは、「帯域の下限以上、かつ上限未満」で判断します。




• 周波数をリニア表示
  周波数を均等目盛りで表示します。

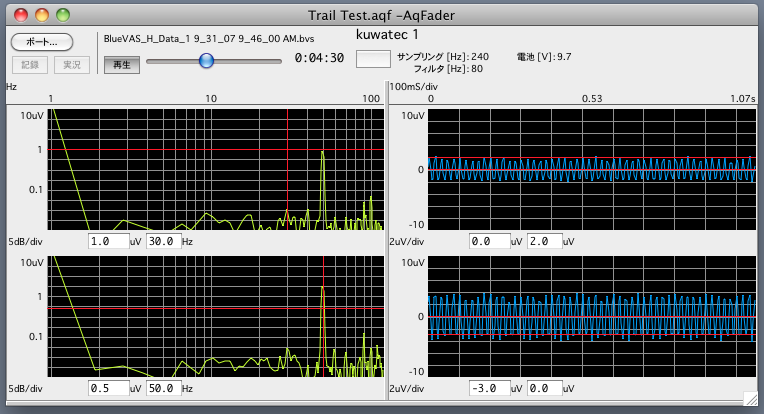

• 周波数を対数表示
  周波数を対数目盛りで表示します。
