Top Page | Products | AqFader BlueVAS バンドルパッケージ | AqFader BlueVAS セット、オプション・消耗品

AqFader  kuwatec AqFader
 BlueVAS バンドルパッケージ

  • ソフトウェア、ハードウェア、周辺アクセサリーのセットです。
  • 主に脳波の測定/解析/応用を想定したセットです。
  • Windows/Mac OS X の両プラットフォームに対応しています。

    <ご購入ページ>
    <関連製品>
 パッケージ・セットは販売終了いたしました。
 ソフトウェア、オプション・消耗品のみ販売しております。



<ソフトウェア>:AqFader (アキュフェーダー)
AqFader ソフトウェア は、弊社製 BlueVAS を使用して
  • 比較的低周波の電圧データの表示
  • 周波数スペクトルの算出
  • ファイルへの保存
などのデータ解析を行うためのアプリケーションプログラムです。
加えて、それらのデータをもとに
  • 音声の変調、MIDI、DMX、OSC などの信号を出力する
制御あるいは帰還(フィードバック)の機能を併せ持ちます。

<概要イメージ>:

Product Outline image

<解析と表示>

ウインドウ上部では収集した2チャンネル分の電圧データをリアルタイムに表示(またはファイルに保存したものを再生)し、右側には電圧データを、左側にはその周波数スペクトルを表示しています。

<応用>

ウインドウ下部ではそれらのデータを元にして、音声、MIDI、DMX、OSC のコントロールを行う設定が可能です。 これを「フェーダー」設定と呼びます。 フェーダーはいくつでも設定できます。

<データの利用>

サンプリングデータファイルからスペクトルの算出を行い、ファイルへ保存できます。
カンマ区切りで保存しますので、表計算アプリケーションなどからすぐに利用できます。

<サンプルサーバー機能>

ウインドウに表示しているサンプルデータ(生データ)を TCP / IP 経由で提供できます。

<サンプルイメージ>(画像をクリックすると拡大表示します)

「軌跡を表示」
Enlarge FFT View Sample

軌跡を表示することにより、時間経過による変化を見ることができます。
横軸:周波数、縦軸:電圧、奥行き:時間 の 3D FFT 解析表示になります。

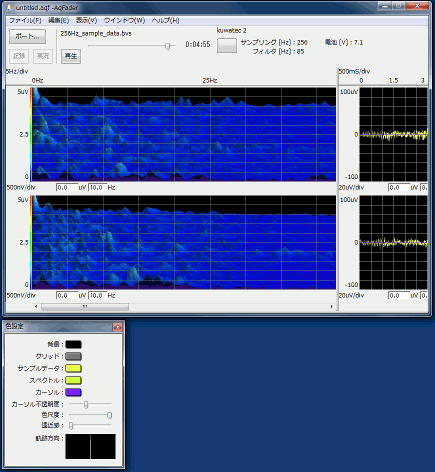

「軌跡を表示」(色尺度の調節 v1.2.4 以降)
Enlarge FFT View Color Sample Left Enlarge FFT View Color Sample Right

上の左右のサンプルイメージは、同じデータを解析表示しています。右のイメージは「色尺度」を調節することにより、振幅の小さな部分に色の変化を集め、振幅の違いを識別しやすくしています。

「軌跡を表示」(遠近感の調節 v1.2.4 以降)
Enlarge FFT View Perspective Sample 01 Enlarge Menu Option Sample1

軌跡表示時に、遠近感を調節できます。右側のイメージは、表示メニューのオプション設定例です。

「帯域設定とフェーダー」
Enlarge Band and Fader Sample

表示には任意の帯域を設定することも可能です。このサンプルでは帯域と同じ範囲でフェーダーも設定している例です。
(帯域とフェーダー設定例のサンプルをご用意しました。このページ内の「関連ダウンロード」から必要に応じてお使いください。)

「サウンド解析」
Enlarge Sound Aanalyze Sample

パソコンのラインインなどからの音声も解析できます。(この場合、BlueVAS は使用しません。)


<ハードウェア>:BlueVAS (ブルーバス)
BlueVAS
  • サンプリング、A/D変換、データ送信を行います。
  • サンプリング周波数:1〜2000Hz、プログラマブル・ローパスフィルタ搭載。
  • CH1、2:電圧レンジ±100μV。
  • 電源:9Vアルカリ電池(連続1時間半稼働)
  • 外形寸法:W94 x H57 x D26 mm、重量:105g(電池含む)

<コンピュータとの接続>Bluetooth (ブルートゥース)

BlueVASとコンピュータは Bluetoothインターフェースを介して接続します。BlueVASにはBluetoothインターフェイスが内蔵されていますので、Bluetooth機能を内蔵したコンピュータとそのまま接続が可能です。
Bluetoothを内蔵していないコンピュータは、USBへ外付けのBluetoothアダプター※を接続してご利用いただけます。
(※USB Bluetoothアダプターは、お使いのOSに対応したものをお求めください)


<電圧の取り込み>:ディスポーザブル電極 (使い捨てゲル電極)

ディスポーザブル電極を取り付けたパッド(ヘッドパッド)を額(おでこ)へ装着します。ボディ・アースは左耳たぶへイヤ・クリップを装着し、専用ケーブルでBlueVASと接続します。
付属のヘッドパッドは2チャンネル仕様で、機器を追加することなく左・右の観測が可能です 。

BlueVAS with Head Set
※)ヘッドバンドの色やシールなど、一部異なる部分があります。


<セット内容>
set contents
  • AqFader ソフトウェア (CD-R) x 1
  • BlueVAS ハードウェア(Bluetooth) x1
  • 周辺アクセサリ:(IBVA BlueVAS セットと共通)
  • ヘッドパッド x 1 (*1)
  • 専用接続ケーブル(2チャンネル用、イヤ・クリップ付き) x 1 (*1)
  • 電極 x 1パック(10個入り)
  • 9 V アルカリ電池 x 1
  • トラベルケース x 1 (*2)
  • ヘッドバンド x 1 (*2)

    *1):改良のため、予告なく変更する場合があります
    *2):色や形状は予告なく変更する場合があります
ご注意):
****** このセットにはコンピュータ側のBluetoothアダプターは含まれていません。お使いのコンピュータにBluetoothインターフェイスが付いていない場合は、USB Bluetooth アダプターをご用意ください。******


<IBVA と AqFader>

IBVA セットと AqFader BlueVAS セットはそれぞれ別の製品となっています。
Mac OS Xでご利用予定の方は比較してご検討ください。

ご参考までに)
  • ◎Windowsユーザーは AqFaderを。
  • コンピューターへの負荷を軽くデータの解析/応用を行いたいなら AqFaderを。
  • Windows と Mac OS X どちらでも使用したいなら AqFader を。
  • ◎表示グラフの美しさが重要な要素なら IBVAを。
  • ブレイン・スイッチに慣れ親しんでいるなら IBVA を。
  • QuartzComposer、AudioUnit、QuickTimeやオーディオのコントロールをするなら IBVA を。
など、ご購入に際しご不明な点はお問い合わせください。

主な比較(更新版の機能を含む)
* IBVA V4(Mac OSX) AqFader(Windows / Mac OSX)
動作OS
(メインアプリケーション)
OSX 10.8、10.7、10.6、10.5 Windows 8 (64/32bit)、7 (64/32bit)、Vista (32bit)、XP(SP2以降、32bit)
OSX 10.8、10.7、10.6、10.5
対象ハードウェア BlueVAS (1〜1920Hz)
(旧)IBVAハードウェア (120Hz)
BlueVAS (1〜2000Hz)
音声 (44.1kHz)
Wiiリモコン(加速度センサ、Mac版のみ)
画面表示 Rawデータ
2Dバーグラフ
3D FFT、コヒーレンス
その他
Rawデータ、FFT解析表示(2D/3D)
アスキー・データ・エクスポート サンプリング・データ
スペクトル・データ
サンプリング・データ
スペクトル・データ
FFT解析ポイント数 128、256、512、1024
2048、4096、8192
64、128、256、512、1024、2048
4096、8192、16384、32768
コントロール MIDI、QT、音、独自の信号配信
その他
MIDI、DMX、音、
OSC(Open Sound Control)
電圧表示 peak to peak 0-peak
データ・ファイル IBVA V4形式
IBVA V1〜3データの読み込み可能
AqFader形式 (Win / Mac 共通)
メニュー/マニュアル 英語/英語、日本語マニュアル(PDF)付属 日本語/日本語
ソフトウェア・アップデート方法 IBVAアプリケーションからアップデート 弊社ホームページからダウンロード
その他の追加機能 Quartz Composerプラグイン、
Audio Unit プラグイン、
ビデオと脳波の同期記録、
コヒーレンス解析、
サンプル・ファイル、
サウンド解析(ビジュアルエフェクト)など
サンプルサーバー機能
(TCP/IP でサンプルデータ提供)
セット付属品 (共通) BlueVAS (ハードウェア)
ヘッドセット (ヘッドパッド、接続ケーブル、バンド)
ディスポーザブル電極
006P 9V アルカリ電池
携帯用ケース


<付録>: Windows / Mac OSX で使用できる USB Bluetooth アダプターの例(2010.10.15調べ)
USB Bluetooth Adapter sample
ロジテック
LBT-UAN01C1 (Class1)
USB Bluetooth Adapter sample
プラネックス
BT-MicroEDR1X (Class1)
USB Bluetooth Adapter sample
プリンストン
PTM-UBT5 (Class1)
USB Bluetooth Adapter sample
コレガ
CG-BT2USB01CB (Class1)
USB Bluetooth Adapter sample
バッファローコクヨサプライ
BSHSBD02BK (Class1)

など、Windows/Mac OSX に対応した製品が数多くあります。
機能追加や形状変更などにより、比較的短い期間で製品が入れ替わりますので、お求めの際はパソコンショップなどでそれぞれお使いのOSのバージョンに対応している製品をお尋ねください。
