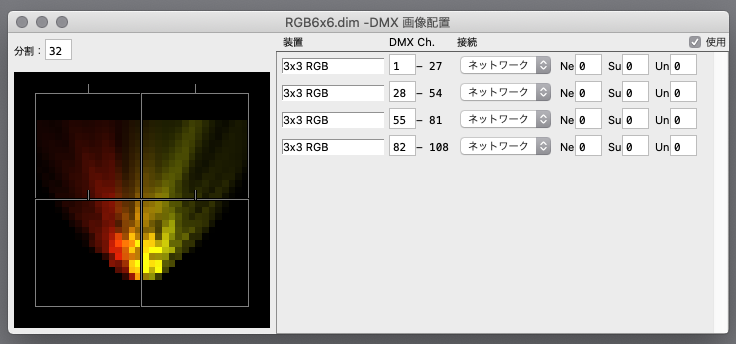

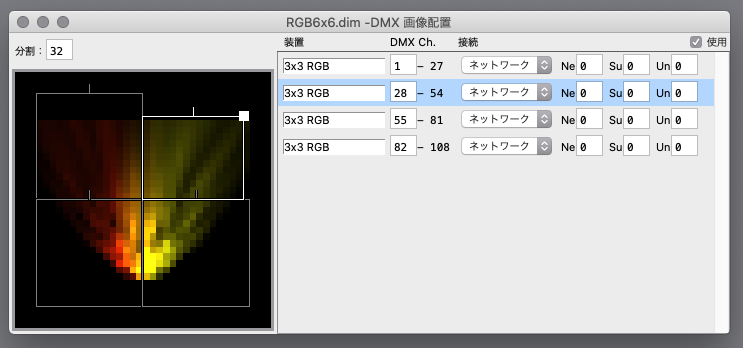

DMX 画像出力

• 表示装置には、縦横とも３点、計９点の表示点を持つものを使用します。

• その表示装置を、横方向に２個、縦方向に２個並べ、計４個使用します。

• 全体として横方向に６点、縦方向に６点の表示点（ピクセル）になります。

• すべてネットワーク（Art-Net）で接続しています。

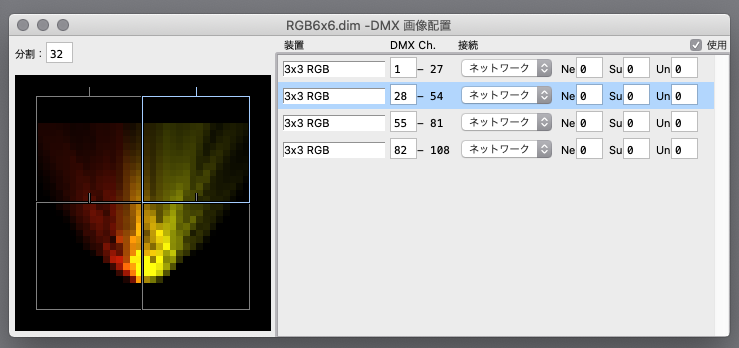

装置一覧の操作

• 選択されていない装置をクリックすると、その装置だけが選択状態になります。

• Shift キーを押しながらクリックすると、既存の選択範囲を拡張／縮小し、連続した一塊の範囲になります。

• Control（Windows）／Command（Mac）を押しながらクリックすると、既存の選択範囲に対して個別に選択／選択解除します。

• 選択状態の装置をドラグ／ドロップすることで、並べ替えられます。

• Control（Windows）／Option（Mac）を押しながらドロップすると、装置を複製します。


装置枠の変更
装置枠の「辺」にマウスカーソルを近づけると、反応することを白色線で示します。
クリック／ドラグで装置枠を移動できます。

装置枠の「隅」にマウスカーソルを近づけると、反応することを白色四角形で示します。
クリック／ドラグで装置枠の大きさを変更できます。

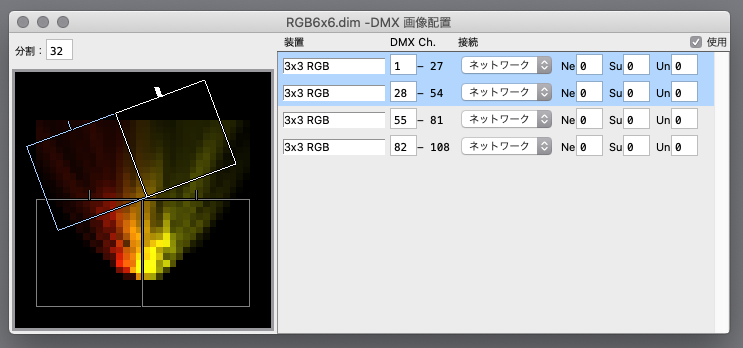

方向つまみにマウスカーソルを近づけると、反応することを白色太線で示します。
クリック／ドラグで装置枠の回転できます。




なお、上図のように、複数の装置枠を一緒に変更することもできます。
（移動、大きさ変更、回転）


装置の設定

• 装置
  装置枠に当てはめる装置（機種）です。

• DMX Ch,
  装置の開始 DMX チャンネルです。
  また、装置によって占められるチャンネル範囲を示します。

• 接続
  装置への接続方法です。

  • 「ネットワーク」は Art-Net もしくは sACN です。

    • Art-Net では Ne（Net）、Su（Subnet）、Un（Universe）を指定します。

    • sACN では Un（Universe）を指定します。
      （ここでは 1 〜 32768 に制限されますが、sACN 自体は 1 〜 63999 まで定義されています）

  • 「DoctorMX」では、弊社製 DoctorMX（USB/DMX インターフェースボックス）を使用し、「シリアル番号」を指定します。


    現行の DoctorMX インターフェースボックスは、４文字の固有の識別名を持って出荷されています。 これは USB の接続位置によらず有効です。 初期のインターフェースボックスには固有の識別名はなく、USB の接続位置によって８文字の識別名が合成されます。 接続位置が変わらない限り有効です。 初期のインターフェースボックスに識別名を設定して新しい仕様に更新するサービス（有料）を用意しています。 詳しくはこちらをご覧ください。

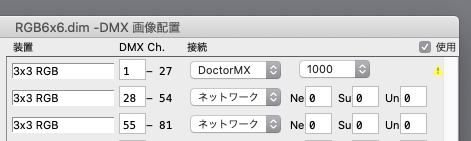

    なお、他のアプリケーションによって使用されているなど、何らかの利用で接続できない場合は、「注意」表示します。




選択状態の装置の設定を変更すると、他の選択状態の装置も一緒に変更されます。
（ただし DMX Ch. は除く）


分割
元の画像の長辺の分割数です。
設定作業のために便宜的に使用できます。

設営規模がある程度計画されていれば、ここで「分割」を設定して、それに合わせて装置枠を配置していくことが考えられます。 「整列」機能（後述）は、「分割」による境界を使用します。 動作上は、装置の表示点を「分割」に合わせる必要はとくにありません。 ただし、装置の表示点より粗くすると、隣接する表示点が常に同じ色になる箇所があります。

使用
これが選択されていると、DMX 画像出力が動作します。

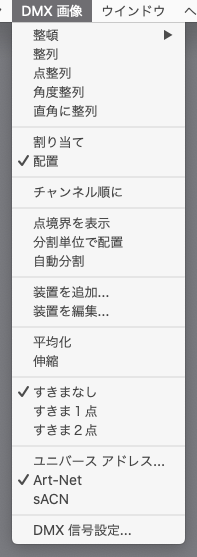

DMX 画像 メニュー

• 整頓
  複数の選択されている装置枠を整頓します。
  （回転を無視して作用します）




  • 平均幅（平均高）
    幅（高さ）の平均に揃えます。


  • 等幅（等高）
    左右端（上下端）のあいだで均等に分割します。


  • 左端を整列（右端を整列、上端を整列、下端を整列）
    各装置枠の左（右、上、下）辺を揃えます。



• 整列
  選択状態の装置枠を、「分割」による境界に揃えます。
  装置枠の大きさと位置を調整します。
  装置枠内の表示点の境界と、「分割」による境界は必ずしも一致しません。
  （傾いている（回転）装置枠については、その傾いた座標内で整列しますので、表示されている境界とは一致しません）


• 点整列
  「整列」と似ていますが、表示点が「分割」による部分と同じ大きさになります。


• 角度整列
  選択状態の装置枠群の平均的な傾きに揃えてから「整列」します。


• 直角に整列
  選択状態の装置枠の傾きを直角にします。



• 割り当て
  装置一覧内で、DMX チャンネル（および Art-Net ユニバース、あるいは DoctorMX シリアル番号）を割り当てます。


• 配置
  装置一覧内で、各装置枠の位置および大きさを数値で表示／設定します。
  「横」「縦」は装置枠の中心が置かれる位置です。





  • 「分割単位で配置」が選択されていない場合
    「パーセント」で表示／設定します。
    表示範囲の中心を「0」とし、上下および左右とも「-100 〜 100」％が画像の表示範囲です。
    （長辺の長さが 200％）
    （縦横比が異なる場合、短辺の範囲は狭くなります）


  • 「分割単位で配置」が選択されている場合
    「分割」（および「すきま」）による区画単位で表示／設定します。
    表示範囲の中心を「0」としますが、分割数が偶数の場合は区分境界、奇数の場合は区分中心になります。
    （縦横比が異なる場合、分割数の偶／奇も、縦と横で異なる場合があります）
    「横」「縦」を変更するときに、割り当てられている装置の表示点数（偶／奇）に応じて、中央の表示点が区分に揃うよう調節します。



    予め「分割」「すきま」を設定し、装置枠に装置を割り当ててから配置すると、作業の無駄を減らせます。 必要に応じて「整列」などを行なってください。




• チャンネル順に
  装置一覧内で、DMX チャンネル（および Art-Net ユニバース、あるいは DoctorMX シリアル番号）順に並び替えます。


• 点境界を表示
  装置枠内に、表示点を分割する境界を示します。




• 自動分割
  装置枠と使用されている装置仕様に応じて、分割数を自動的に設定します。
  （最も小さい表示点に合わせます）

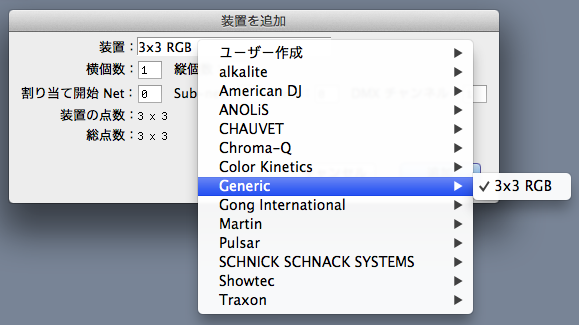

• 装置を追加
  表示装置を追加します。
  装置の点数に応じた縦横比を保った状態で、複数の装置を整列した状態で追加します。
  「装置」をクリックして、追加する装置の仕様を選びます。
  「割り当て開始」の DMX チャンネルおよび Art-Net ユニバースから、必要なチャンネルを自動的に順に割り当てます。




• 装置を編集
  装置仕様の新規作成、変更を行います（後述）。



• 平均化
  これが選択されていると、各表示点に対応する元画像の色を平均化します。
  これにより表示が滑らかになります。
  そうでない場合は、各表示点の中心に対応する元画像の数個の画素だけを使用します。
  これにより表示が鮮明になります。


• 伸縮
  これが選択されていると、元画像（モニターウインドウ）の縦横比によらず、表示範囲全体に合わせます。
  そうでない場合は、表示範囲に対して、元画像（モニターウインドウ）の縦横比に従います。



• すきま
  装置の発光点の間に「すきま」があるように動作します。
  「分割」および装置の縦横の点数を２倍あるいは３倍に細分化します。
  細分化された装置の各発光点の中で、左上の１ますだけが使用されます。
  下図の例では、4x4 点の発光点を持つ装置です。



  「すきま１点」にすると、下図の例では発光点の中で緑色のますが使用され、赤色のますは使用されません。
  （発光点は緑色に発光します）

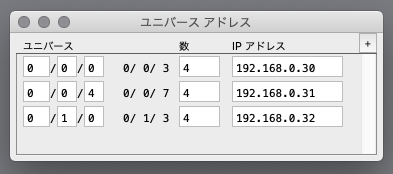

• ユニバース アドレス
  Art-Net（および sACN）信号の送信先を、ユニバースごとに明示的に指定します。



  ユニバース範囲は、「開始ユニバース」と「ユニバース数」で指定し、参考に「最終ユニバース」を表示します。
  ユニバースが重複している場合、上側の設定が使用されます。
  IP アドレスが空白もしくは無効な設定の場合は、無指定と同等です。
  ここで指定されていないユニバースは、
  • Art-Net の場合はブロードキャスト
  • sACN の場合はマルチキャスト
  で送信されます。


• Art-Net、sACN
  「接続」が「ネットワーク」の場合の通信プロトコルを指定します。

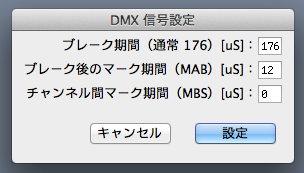

• DMX 信号設定
  DMX 出力信号のいくつかのタイミングを設定できます。



  いずれの設定値も「最小値」を示すものであり、実際には平均的にそれよりも長くなります。
  「チャンネル間マーク期間」（Mark Between Slots）は、「0」の場合は実際に 0μS になります。
  それ以外では平均的に 10μS 程度長くなります。
  機種によっては DMX 信号を確実に受信できない場合に「チャンネル間マーク期間」を増やすことで正しく受信できるようになる場合があります。
  初期設定として保存されますので、次回起動時には再現されます。


  この機能を利用するには、DoctorMX インタフェースボックスのシリアル番号が 1201 以降のものが必要です。 それ以前のインタフェースボックスは内部部品を交換する必要があり、新しい仕様に更新するサービスを用意しています（有料）。 詳しくはこちらをご覧ください。 この機能は、Art-Net 出力には適用されません。 ただし、Art-Net 出力を DoctorMX で受信し、そこから DoctorMX インタフェースボックスへ出力すれば、そこで信号設定を別途行えます。 弊社製 EtherMX（Ethernet／DMX 変換ノード）では、信号設定を別途行えます。

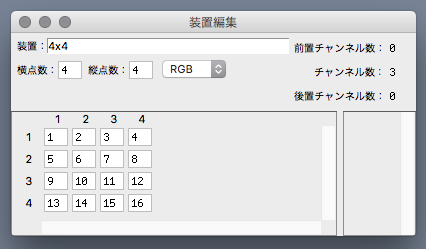

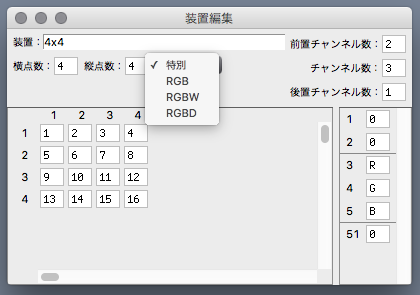

装置編集
表示装置の仕様表現を作成／変更します。
変更操作によって随時自動的に保存されます。
（明示的な「保存」操作はありません）
予め内蔵されている装置（プリセット）は変更できません。
（複製したものは変更できます）

ユーザー作成の装置仕様は、「ドキュメント」フォルダー内の「SvDimInstruments」フォルダーに自動的に保存されます。 このフォルダーを他のコンピューターにコピーすれば、同じ装置仕様を利用できます。 ただし、「配置ファイル」（後述）には使用されている装置仕様も一緒に保存されます。 そのため、他のコンピューターで再生するだけであれば、装置仕様ファイルを別途コピーする必要はありません。

横点数、縦点数
１台の表示装置の表示点の数を指定します。

表示点のチャンネル割り当て
１つの表示点のチャンネル割り当てを指定します。

• 特別
  １つの表示点の DMX チャンネル数と、各チャンネルの機能あるいは定数値を任意に設定できます。
  定数値は 0 〜 255 の数値です。
  「R」「G」「B」は色成分として使用されます。
  「W」は輝度になります（モノクロ）。


  ２つのチャンネルを使用した 16bit 値の場合、上位／下位ともに「R」「G」「B」「W」を設定します。


  「前置／後置チャンネル数」は、表示点を制御する一連のチャンネルの前後のチャンネル数です。
  これらのチャンネルには定数値を設定できます。
  （「R」「G」「B」「W」成分を設定した場合は「0」と同等です）


• RGB
  １つの表示点につき３チャンネル割り当てます。
  「R」「G」「B」の順に割り当てます。


• RGBW
  １つの表示点につき４チャンネル割り当てます。
  「R」「G」「B」の順に割り当て、４チャンネル目（White）は常に「0」になります。


• RGBD
  １つの表示点につき４チャンネル割り当てます。
  「R」「G」「B」の順に割り当て、４チャンネル目（Dimmer）は常に「255」になります。


表示点のチャンネル順序
表示点のチャンネル順序を設定できます。
（ここで指定するのは「1」から始まる「順番」であり、「チャンネル」ではありません）
（順番として「0」を設定すると、その表示点は出力されません）


装置編集 メニュー

• 新規装置...
  装置仕様を新たに作成します。
  はじめに固有の名前を付けます。
  （既存の名前は使用できません）
  この名前は以降、装置の選択／識別に使用されます。
  （変更できません）


• 装置を複製...
  既存の（編集中の）装置仕様を複製します。
  「新規装置」と同様に固有の名前を付けます。


• 装置を削除...
  既存の（編集中の）「ユーザー作成」の装置仕様を削除します。



配置ファイル
DMX 画像配置設定は、ファイルとして保存／読み込みできます。
起動時には、前回使用されていた配置ファイルが自動的に読み込まれます。

ファイルには、使用されている装置仕様も一緒に保存されます。
そのため、他のコンピューターで読み込んでも再現できます。

ただし、実行するコンピューター上に保存されている同名の装置仕様の方が優先的に使用されます。
