LED 出力
DIA core の LED 出力は、動作状態を示します。
LED 出力は「オープンドレイン」のような動作になっています。
すなわち、点灯時は 0V で電流を吸い込み、消灯時はハイインピーダンスとなります。
LED を直接駆動する場合は、電流が最大で 2mA になるように電流制限抵抗を選定して下さい。
コネクタ
ピン番号
H8/3069端子
機能
CN1
1
P60
再生中
CN1
2
P61
外部タイムコード同期

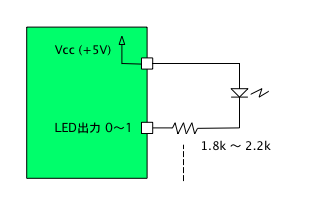

参考回路
